DATAvis
IoT遠隔監視プラットフォームです
DATAvisで
「できること」
DATAvisは、集めたデータを可視化で終わらせません。吟味し次にどうするかを考えるヒントになります。
BIツールを自分で試したいけど難しい、設備のプロの方を御支援します。
遠隔監視
リアルタイムに現場状況を把握することで、今まで多くの労力を要していた現場設備の点検を、より効果的に行うことができます。
運転時間/起動回数累計
モーターや装置の運転時間、起動回数などを監視することで、適正な保守点検時期を類推することができます。
メンテナンス記録
これまでのメンテナンス記録を社内で共有できます。担当者が変わったとしても履歴を元に引継ぎを簡略化できます。
異常通報/故障履歴
異常通報によりダウンタイムの短縮が見込めます。履歴データを蓄積することで、装置毎の傾向管理を行うことができます。
OEMシステムとして
再販も可能
１からオリジナルシステムを開発すると2,000～3,000万円程コストがかかると言われています。
弊社のDATAvisをお客様用にカスタマイズすると大幅にコストを抑えることができます。
弊社が提供するDATAvisを御社ブランドのシステムとして活用してみませんか。
機能説明

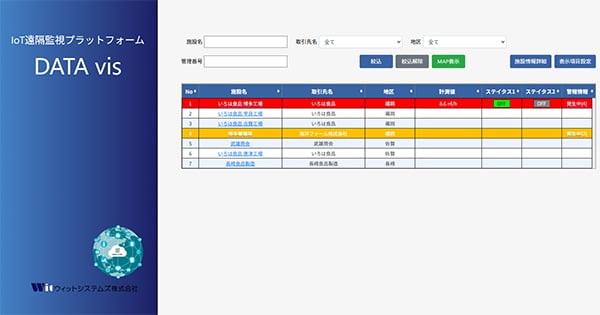

01. TOP画面
ログインすると最初に表示されるのが『TOP』画面です。ここではログインしたユーザが管理している設備が□で表現されます。設備の□の色は、緑：正常、黄：注意、赤：警報、でその設備の状態を表します。
02. ダッシュボード
１つの設備の情報を1つの画面にまとめて表示し、今の状態を『パッ』と一目で把握できます。計測瞬時値・トレンド、警報やイベントの履歴、集合表示灯などをウィジェットと呼ばれるパーツで表示します。
03. トレンドグラフ
アナログ計測値や設備の稼働状態を１分周期で自動収集します。グラフは8点まで段組みで表示することができます。
04. 警報履歴 / イベント履歴
警報履歴は、一行で発生状況，復旧状況を記録します。又、いつ、だれが確認したかの記録を残すことができます。イベント履歴は、異常、状態要素に関わらず全ての事象を記録します。
05. 保全履歴
保全履歴に関わるドキュメント類（写真、Excel、図面）などを保存することができます。
06. 点検報告書（オプション）
目視による巡回点検を電子化します。自動計測の値は、点検報告書に自動反映の内容を記載します。点検報告書のフォーマットについては、お客様とお打ち合わせにより決定します。

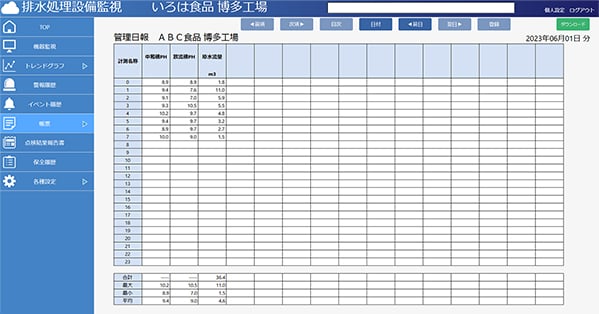

07. 帳票
日報、月報、年報を自動生成します。
製品タイプ一覧
| 分類 | 機能または仕様 | 入力装置 | 計測対象 |
|---|---|---|---|
| タイプS | アナログ入力 4点 デジタル入力 16点 |
エム・システム技研 R7シリーズ他 |
各種計測値 |
| タイプM | アナログ入力 16点 デジタル入力 64点 |
エム・システム技研 R3シリーズ他 |
各種計測値 |
| タイプL ※1 | アナログ入力 32点 デジタル入力 128点 |
エム・システム技研 R3シリーズ他 |
各種計測値 |
| タイプMPLC ※2 | アナログ入力 32点 デジタル入力 128点 |
三菱電機 iQ-F,iQ-R,Qｼﾘｰｽﾞ |
各種計測値 |
| タイプKMN1 | 電力見える化監視 | オムロン KM-N1 | 電圧、電流、電力、電力量 |
| タイプK7TM | ヒータ劣化監視 | オムロン K7TM | 基準抵抗変化率 抵抗値 注意・警告・断線 |
| タイプK7GE | モータ状態監視 | オムロン K7GE | |
| タイプK7DD | モータ絶縁劣化監視 | オムロン K7DD |
※２）対応可能レジスタなどに制限があります。事前にご相談ください。
接続可能機器一覧
エム・システム技研
-
リモートIO
- R3シリーズ
- R5シリーズ
- R7シリーズ

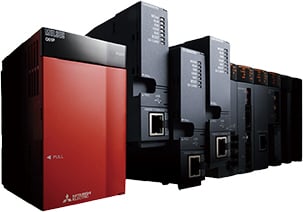

三菱電機株式会社
-
PLC
- iQ-Fシリーズ
- iQ-Rシリーズ
- Qシリーズ
オムロン株式会社
-
電力センサ
- KM-N1
-
ヒータ断線監視機器
- K7TM
アルプスアルパイン株式会社
-
振動センサ
- Vibnexus

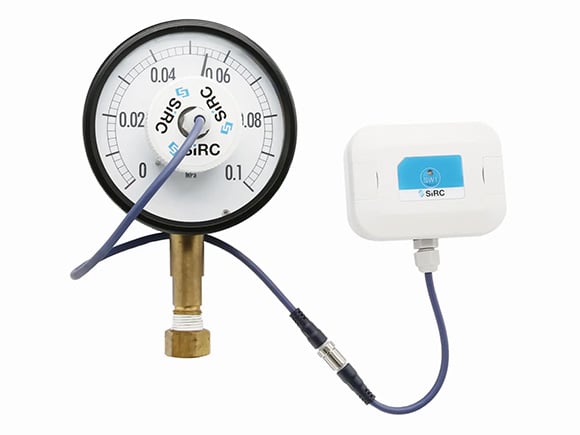

- アナログメータ読取センサ
セイコーインスツル株式会社
-
無線センサーネットワーク
- SW-4210-1202（温湿度）
- SW-4210-1204（温湿照度）
- SW-4230-1000（CO2）
導入事例
受変電設備の遠隔監視
受変電設備でトラブルが発生すると多くの場合、停電に繋がります。一刻も早い復旧が必要ですがトラブル発生から担当者への連絡、復旧作業と復旧までには時間がかかっていました。DATAvisを導入することによって作業担当者へ直接トラブル発生の通報が届き、事前にトラブル内容を把握することで迅速な対応を可能にしました。

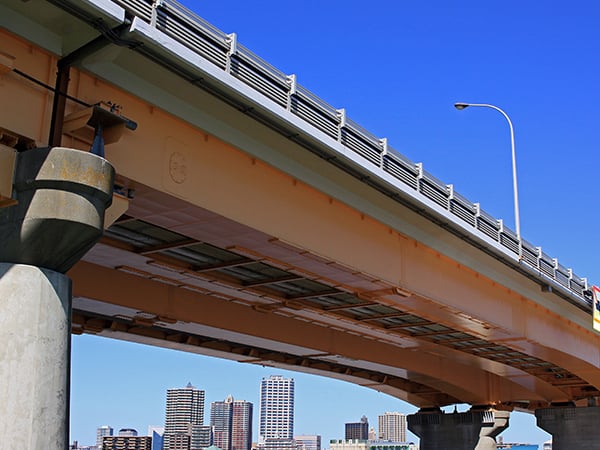

気象観測、橋梁の状態監視
従来から橋梁を管轄する部署へ情報を送る機能はありました。ですがそれらは専門メーカの非常に高価なものが使われていました。DATAvisを導入することによって汎用的な機器で構成し、従来よりも費用を抑えることができました。
ポンプの遠隔監視（+振動解析）
ポンプの状態に関わらず定期的に保全を行っていました。従来はDATAvisの基本機能に振動解析機能をプラスし、ポンプの予兆保全システムを構築しました。普段とは違う振動波形を故障の予兆と捉え、適切なタイミングでのメンテナンスの実施を実現しました。メンテナンス時期の最適化による、コスト削減に貢献しました。
食品工場の排水処理設備の遠隔監視
排水処理設備の故障に気が付かず、悪臭や汚水を流してしまうというトラブルが発生してしまうと色々な人に迷惑がかかります。DATAvisを導入することによって排水設備を常時監視し、異常発生時にはメール通報を行うことで迅速に対応ができるようにしました。
通常配線の届かない現場設備のデータ収集
化学プラント工場では重電メーカの上位システムで全体監視を行っていますが、場内外に通常の配線が届かない設備がありました。DATAvisでそれらの散在する現場データを収集し、上位システムと連携することにより、上位システムでも現場データも見えるようにしました。
